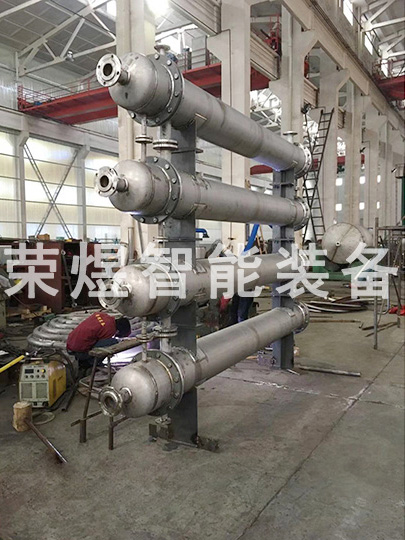

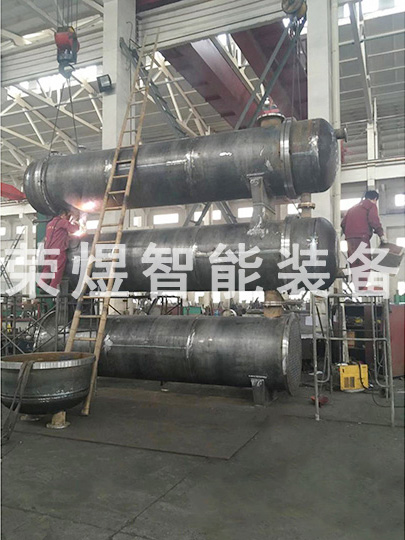

列管式冷凝器








       我厂生产的列管冷凝器,按材质分为碳钢列管冷凝、不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝三种,按形式分为固定管板式、浮头式、U型管式换热器, 按结构分为单管程、双管程和多管程。传热面积0.5-500m2,可根据用户需要定制。

公称直径


管程数


管子数量


换热面积 公称值/计算值 管程通道截面积 管程通道流速为0.5m/sec时的流量m/hr 公称
压力
管子长度(m) φ25×2.5
1500 2000 3000 4000 6000 φ25×2
159 1 14 1.5/1.62 22.17 33.27     0.0044/0.0049 7.92/8.82 0.25
219 1 26 3/3.00 4/4.02 6/6.06 8/8.1   0.0082/0.0090 14.76/16.20 0.6
  2 26 3/3.00 4/4.02 6/6.06 8/8.81   0.0041/0.0045 7.38/8.01 1.0
273 1 44 5/5.08 7/5.18 10/10.26 14/13.72 21/20.63 0.0138/0.0152 24.84/27.36 1.6
  2 40 5/4.62 6/6.19 9/9.33 12/12.47 19/18.76 0.0063/0.0069 11.24/12.42 2.5
325 1 60 7/6.93 9/9.28 14/14.00 19/18.71 28/28.13 0.0188/0.0208 33.84/37.44 0.6
  2 56 6/6.47 9/8.66 13/13.05 17/17.46 36/26.26 0.0088/0.0097 15.84/17.46 1.0
400 1 119 14/13.47 18/18.41 28/27.76 37/37.10 55/55.8 0.0374/0.0412 67.32/74.16 1.6
  2 110 13/12.70 17/17.02 26/25.66 34/34.20 50/51.58 0.0173/0.0190 31.14/34.20 2.5
500 1 185     45/4.15 55/57.68 85/86.74 0.0581/0.0641 104.58/115.38
  2 180     40/41.99 55/57.68 85/86.74 0.0283/0.0312 50.94/56.16
600 1 269     60/62.7 85/83.88 125/126.13 0.0845/0.0932 152.10/167.76
  2 266     60/32.05 80/82.94 125/14.72 0.0418/0.0461 75.24/83.98
700 1 379     90/88.41 120/118.17 175/177.71 0.0091/0.1313 214.38/236.34
  2 358     85/83.51 110/111.62 165/167.85 0.0562/0.0620 101.16/111.60
800 1 511     120/119.20 160/159.16 240/239.60 0.1605/0.1770 288.90/318.60
  2 488     115/113.83 150/152.16 230/228.81 0.0767/0.0845 138.06/152.10
900 1 649     150/151.39 200/202.36 305/304.3 0.2039/0.2248 367.02/404.46
  2 630     145/146.96 195/196.44 295/295.40 0.0990/0.1091 178.20/196.38
1000 1 805     185/187.78 250/251.00 375/377.45 0.2529/0.2788 455.22/501.74
  2 792     185/184.75 245/246.95 370/371.36 0.1244/0.1374 223.92/246.96
